厭氧反應器是一種用于處理污水的厭氧反應器，廢水在反應器中自下而上流動，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。根據新陳代謝對氧的需求情況，廢水處理技術分為好氧與厭氧技術，廢水的厭氧處理是非常經濟的技術，在廢水處理的成本上比好氧處理相對要便宜得多，故其在廢水處理工程中廣受歡迎。傳統的IC厭氧反應器由于厭氧反應器結構不盡合理使得廢水與菌種反應時效率不高也不完全，且由于三相分離器結構不合理使得其安裝于罐體內時導致安裝困難、維修起來極其不便，且效率低下，不具備過濾的問題，為此，我們提出一種高效率的循環厭氧反應器。

　　為了實現上述目的，本實用新型采用了如下技術方案：

　　設計一種高效率的循環厭氧反應器,包括箱體和第一出水管，所述箱體的底端設 有排泥管，所述箱體的內腔設有第一生物填料層和第二生物填料層，所述第一生物填料層 位于第二生物填料層的上方，所述箱體的內壁上部設有出水堰，所述箱體的上端安裝有氣 水分離器，所述氣水分離器的上端設有沼氣管，所述第一生物填料層上設有氣水分離器連 接的第一沼氣提升管，所述第二生物填料層上設有與氣水分離器連接的第二沼氣提升管， 所述第一出水管連接有儲水箱，所述儲水箱通過管體連接有過濾器，所述過濾器的內腔設有第一過濾層和第二過濾板層，所述第一過濾層位于第二過濾板層的下側，所述過濾器通 過連接管連接有溶氣泵，所述沼氣管通過導氣管和溶氣泵連接，所述溶氣泵通過溶氣連接 管插接于箱體的內腔底端，所述第一生物填料層和第二生物填料層上均留有通孔，其中一組垂直對應的通孔插接有自循環上升管，另一組垂直對應的通孔插接有自循環下降管。

　　優選的，所述第一過濾層為細濾層，所述第二過濾板層為粗濾層，且粗濾層位于細濾層的上側。

　　優選的，所述箱體靠近第一出水管的一側安裝有支撐架，且所述支撐架的上端設有凹槽，所述第一出水管位于凹槽內。

　　優選的,所述連接管的底端設有過濾頭。

　　本實用新型提出的一種高效率的循環厭氧反應器，有益效果在于：本裝置的厭氧反應器結構可以合理的產生反應，增加效率高且更加完全，安裝方便，維修起來也方便，且分離更加高效，且效率更高，具有過濾的性能，對比現有的一些技術特點，具有很大的優勢；反應更加及時有效，能保證廠家的效益，減少人力物力，值得以后推廣使用。

　　附圖說明

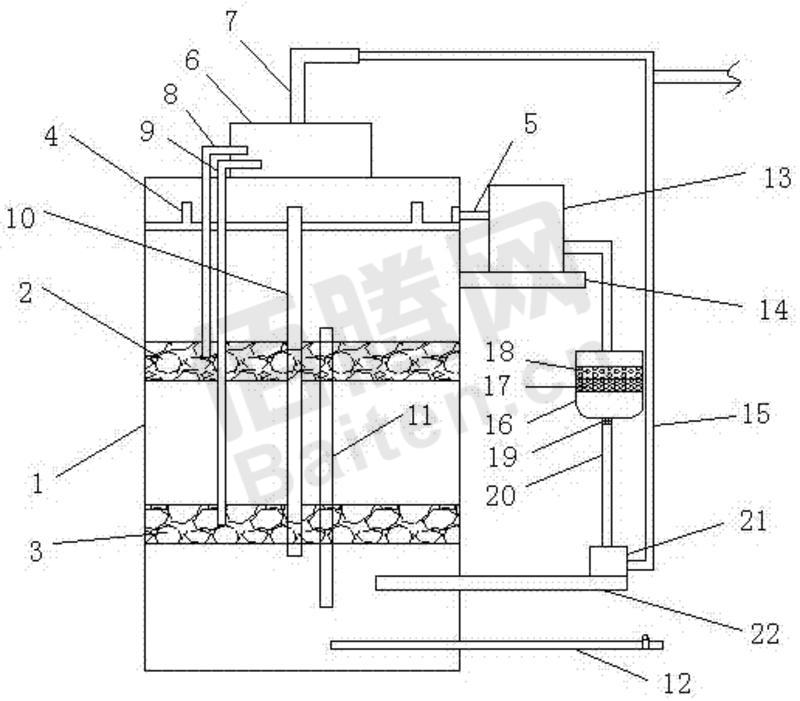

　　圖1為本實用新型提出的一種高效率的循環厭氧反應器結構示意圖；

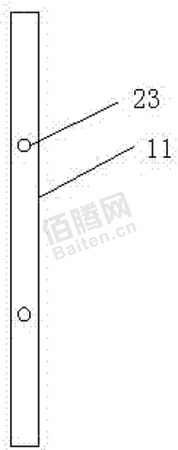

　　圖2為本實用新型提出的一種高效率的循環厭氧反應器部分結構示意圖

　　圖中：箱體1、第一生物填料層2、第二生物填料層3、出水堰4、第一出水管5、氣水分 離器6、沼氣管7、第一沼氣提升管8、第二沼氣提升管9、自循環上升管10、自循環下降管11、 排泥管12、儲水箱13、支撐架14、導氣管15、過濾器16、第一過濾層17、第二過濾板層18、過濾 頭19、連接管20、溶氣泵 21、溶氣連接管22、通孔23。
